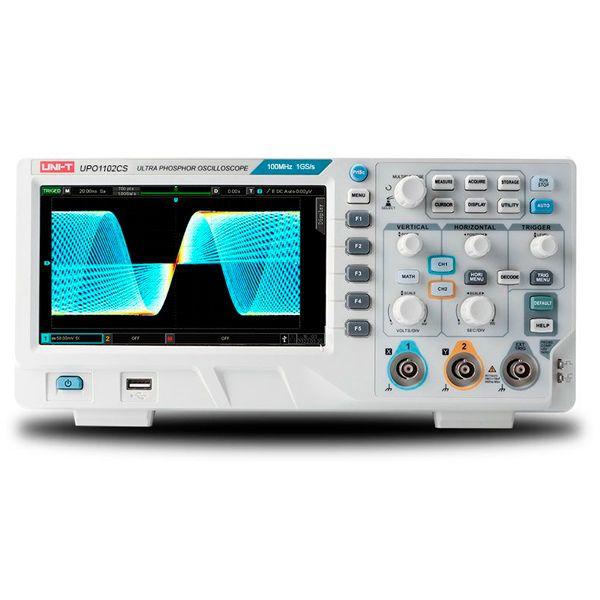

UPO1102CS Osciloscopio Digital de Fósforo 100MHz 1GSa/s Unit

UPO1102CS Osciloscopio Digital de Fósforo 100MHz 1GSa/s Unit, es una excelente herramienta, ideal para medir y analizar señales eléctricas en aplicaciones de ingeniería, electrónica y telecomunicaciones. Su capacidad para mostrar de manera detallada y precisa las formas de onda por su pantalla TFT 7"(800×480 y Color de pantalla: 24 bits, colores verdaderos) hace que sea una herramienta esencial para el diseño, mantenimiento y resolución de problemas en sistemas electrónicos y de comunicaciones. En comparación con los osciloscopios de almacenamiento digital tradicionales, la persistencia de los osciloscopios digitales de fósforo puede presentar datos tridimensionales de forma de onda de amplitud, tiempo e intensidad de señal. La tecnología Fast Acquire puede capturar con precisión eventos anormales como video, jitter, ruido y señales runt.

Características

• Web Control: Conecta y controla el osciloscopio de forma remota a través de una página web. Compatible con PC y teléfono móvil, evitando la instalación de programas locales


• Punto de muestreo FFT de 1Mpts: Permite configurar funciones prácticas del analizador de espectro, como rango de frecuencia y modo de detección. Esto facilita el análisis de señales en el dominio de la frecuencia directamente en el osciloscopio


• Multiscopios: Las señales con diferentes fuentes de reloj y gran diferencia de frecuencia también pueden mostrar la forma de onda de manera estable en la pantalla, lo que es conveniente para que los clientes analicen los parámetros de la forma de onda


• Disparador de bus serie y decodificación de hardware" realiza la decodificación en tiempo real con una velocidad de decodificación rápida y almacenamiento profundo de 56Mpts. Esto evita la espera prolongada para ver los datos decodificados y no afecta la velocidad de actualización de la forma de onda. La forma de onda se muestra con un efecto similar a una pantalla de fluorescencia digital. La lista de eventos muestra los datos decodificados y la hora del paquete, mejorando la capacidad de prueba del bus serie


• 56M puntos de muestreo por canal. Esto permite al osciloscopio mantener una alta frecuencia de muestreo en un rango base de tiempo más amplio y capturar formas de onda anormales con mayor detalle


• Tasa de captura ultra alta, se logra gracias a su innovadora tecnología de procesamiento paralelo de señal digital. Esto permite una captura muy rápida de señales en sus productos pares, reduciendo eficazmente la pérdida de señal y facilitando la captura de señales anormales con mayor precisión


• Pantalla de nivel gris 256, es particularmente útil para osciloscopios porque muestra los detalles finos y variaciones sutiles en las formas de onda o imágenes mostradas en la pantalla

Documentos:

Datasheet, Manual, Guía rápida, Software y Firmware

Otros Productos

Especificaciones del UPO1102CS Osciloscopio Digital de Fósforo 100MHz 1GSa/s Unit

• Ancho de banda de 100 MHz


• 2 canales


• Frecuencia de muestreo de 1GSa/s


• Profundidad máxima de memoria (individual): 56Mpts


• Velocidad de adquisición de señal: 500.000 wfms/s


• Rango base de tiempo: 2 ns/div - 1000 s/div


• Impedancia de entrada: 1 MΩ ± 2 % || 16 pF± 3 pF


• Rango de medición vertical: 1 mV/div ~ 20 V/div


• Grabación de forma de onda de hasta 100.000 fotogramas


• Precisión de ganancia: <10mV: ±4.0%, ≥10mV: ±3.0%


• Pantalla TFT LCD de 8 pulgadas con resolución de 800 x 480 píxeles

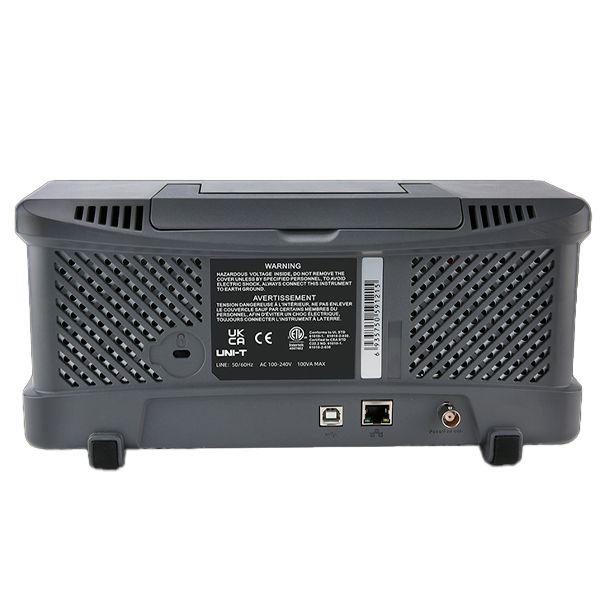

• Interfaces USB para conectar a un ordenador o medio de almacenamiento


• Puerto LAN para control remoto a través de red o acceso web


• Contador de frecuencia: 7 bits


• Un máximo de 5 pantallas de medición simultáneas


• Disparador: borde, ventana, runt, tiempo de espera, borde enésimo, retraso, duración, configuración / retención, pulso, rebasamiento, pendiente, video, patrón


• Disparador y decodificación de protocolos: RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay


• Operaciones matemáticas: A+B, A-B, AxB, A/B, FFT, Filtro, Operación lógica, Editable Avanzado


• Mediciones automatizadas de 36 parámetros de forma de onda diferentes: Max, Min, High, Low, ampl, Pk-Pk, Middle, Mean, Cycmean, RMS, CycRMS, AC RMS, Period, Freq, Rise, Fall, RiseDelay, FallDelay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, CycArea, Oversht, Presht, Phase, Pulse


• Volumen de suministro: dispositivo, 2x cables de prueba UT-P04, cable de conexión USB, instrucciones de uso
