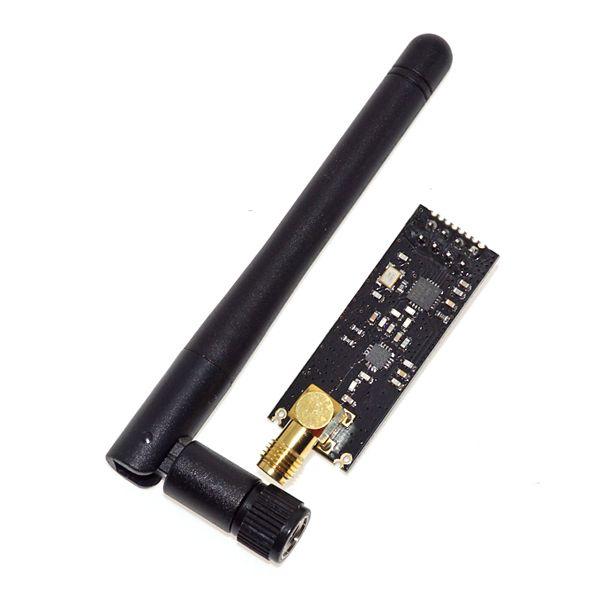

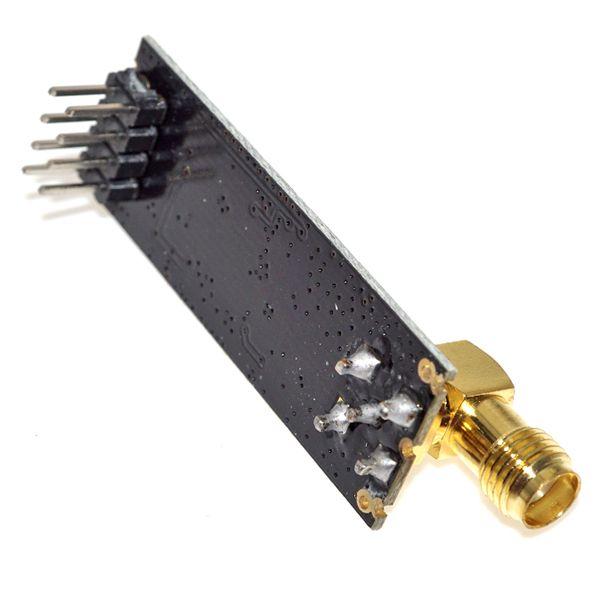

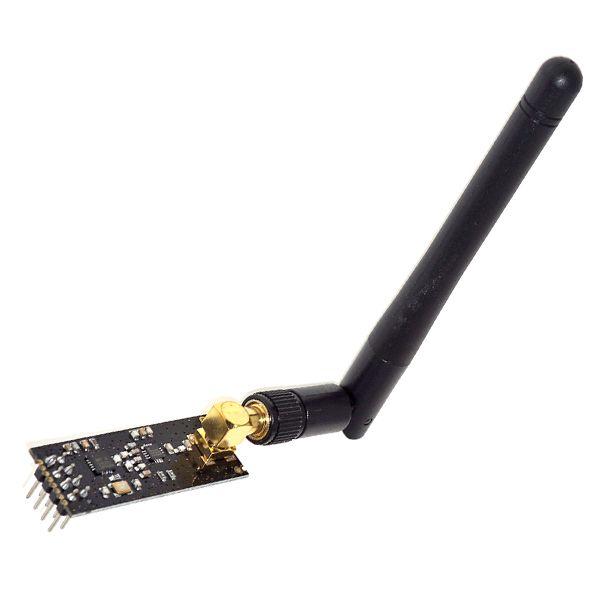

Módulo Inalámbrico RF con Antena SMA NRF24L01+PA

Módulo Inalámbrico NRF24L01+PA+LNA Con Antena Sma, con el transceptor de la compañía Nordic Semiconductor, este transceptor opera en la banda de 2.4GHz además de varias características nuevas incorporando extra pipelines, buffers, y un modo de auto retransmisión, el módulo utiliza 8 pines para su interfaz externa y funciona con el estándar de comunicación SPI. Incluye circuitos de PA (preamplificador) y de LNA (Low-noise amplifier), adicional con la antena de 2dB externa puede alcanzar distancias hasta de 1000m en linea de vista.

Características

• Módulo ideal para configurar sistemas de comunicación inalámbrica a bajo costo


• Se integra con los sistemas de desarrollo MCU/ARM/PIC/AVR/STM32


• Admite hasta seis canales de recepción de datos


• 3 Velocidades de Datos seleccionables 250Kbps, 1Mbps y 2Mbps


• Integra un completo transceiver de 2.4Ghz, Sintetizador RF, y lógica ShockBurst que es un acelerador de protocolo por hardware para comunicación por SPI con microcontrolador

Especificaciones del Módulo Inalámbrico NRF24L01+PA+LNA Con Antena Sma

• Fuente de alimentación 3~3.6V


• Voltaje de funcionamiento del puerto IO 0~3.3V


• Consumo de Corriente en modo de transmisión 115mA, modo de receptor 45mA, modo de reposo 4.2uA


• Temperatura de funcionamiento -20°C~70°C


• Tasa de transmisión +20dBm


• Sensibilidad del receptor modo de recepción -92dBm en 2Mbps, -95dBm en 1Mbps, -104dBm en 250kbps


• Crecimiento PA 20dB


• Crecimiento LAN 10dB


• Figura de ruido LAN 2.6dB


• Ganancia de la antena 2dBI


• Distancia a Tasa de 2MB (zona abierta) 520m,  1MB (zona abierta) 750m, 250Kb (zona abierta) 1000m


• Dimensiones 16.5mm X 45.5mm

Documentos:

Datasheet
