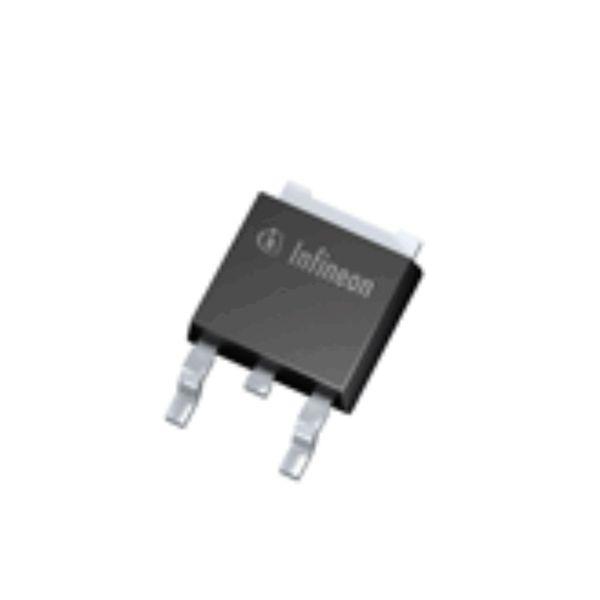

Mosfet Canal N 100V/60A DPAK-2 IPD60N10

Mosfet Canal N 100V/60A DPAK-2 IPD60N10, con una máxima capacidad de corriente 60A,  bajas pérdidas de potencia de conmutación y conducción para una alta eficiencia térmica, es un producto robusto con calidad y confiabilidad superiores, además la carga total optimizada de la puerta permite etapas de salida del controlador más pequeñas.

Características

• Canal N: modo de mejora


• Calificado AEC


• MSL1 hasta 260 ° C de reflujo máximo


• 175 ° C de temperatura de funcionamiento


• Producto ecológico (compatible con RoHS)


• 100% probado en avalancha


• Aplicaciones automotrices en Inversores de 48V y Iluminación HID

Especificaciones Del Mosfet Canal N 100V/60A DPAK-2 IPD60N10

• Fabricante: Infineon


• Estilo de montaje SMD/SMT TO-252-3


• Polaridad del transistor: N-Channel


• Vds - Tensión disruptiva entre drenaje y fuente: 100 V


• Id - Corriente de drenaje continua: 60 A


• Rds On - Resistencia entre drenaje y fuente: 9.8 mOhms


• Vgs - Tensión entre puerta y fuente: - 16 V, + 16 V


• Vgs th - Tensión umbral entre puerta y fuente: 1.1 V


• Qg - Carga de puerta: 49 nC


• Temperatura de trabajo  -55°C ~ +175°C


• Dp - Disipación de potencia : 94 W


• Calificación: AEC-Q101


• Dimensiones Altura 2.3mm X Longitud 6.5mm X


• Serie: XPD60N10


• Tiempo de caída: 21 ns,  subida: 3 ns,  retardo de apagado típico: 20 ns, demora de encendido: 4 ns


• Peso de la unidad: 330 mg

Documentos:

Datasheet
